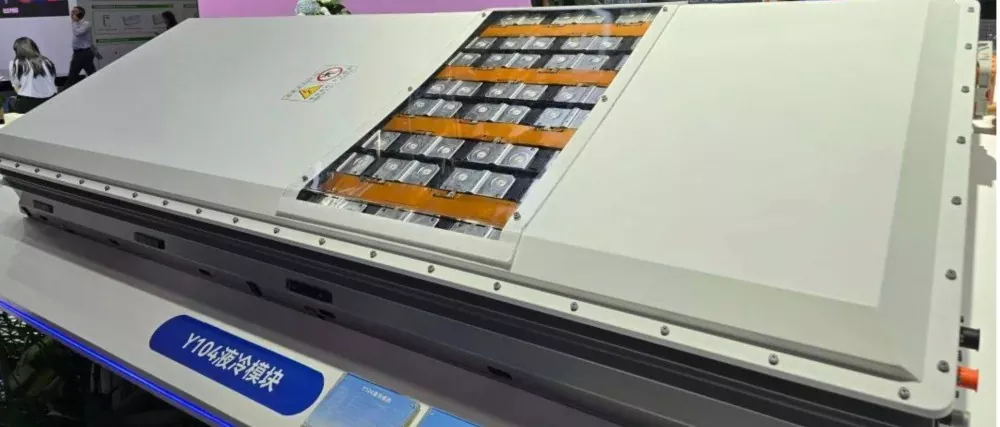

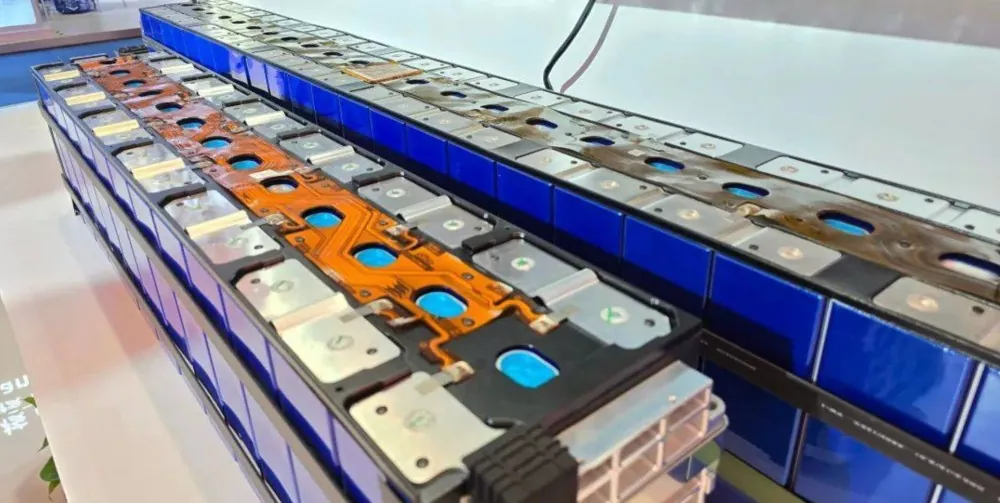

Energiespeicher-Batteriepack FPC-CCS

Das Energy Storage Battery Pack FPC-CCS (Cells Contact System) für Energiespeicherbatteriepacks dient als zentrales Signalerfassungs- und Managementsystem für stationäre Energiespeicheranwendungen. Es integriert Schlüsselkomponenten – darunter flexible Leiterplatten, Kunststoffbauteile, Kupfer-/Aluminium-Sammelschienen, Temperatursensoren und Steckverbinder – hochgradig in einer modularen Einheit. Als „sensorische Nerven“ des Batteriemanagementsystems (BMS) stellt es eine direkte Verbindung zu jeder einzelnen Zelle her und ist für die präzise Erfassung von Spannungs- und Temperatursignalen in Echtzeit verantwortlich. Dies macht es zu einer entscheidenden Komponente für die intelligente Batterieüberwachung, den Sicherheitsschutz und die Leistungsoptimierung in Energiespeichersystemen.

Kernstruktur und Funktionen:

1. Hohe Integration und modulares Design:

Es nutzt FPC als „Rückgrat“ für die Signalübertragung und verbindet alle Spannungs- und Temperatursammelpunkte über präzisionsgeätzte Schaltkreise. Wir integrieren auf innovative Weise Kupfer-/Aluminium-Sammelschienen, NTC-Temperatursensoren und isolierende Strukturkomponenten in einer einzigen Einheit und ersetzen so herkömmliche diskrete, sperrige Kabelbaumlösungen.

2. Präzise und zuverlässige Zellverbindungen:

Stromschienen werden durch Laserschweißen oder Präzisionsnieten direkt mit Zellanschlüssen verbunden. Das fortschrittliche CCS-Design nutzt Positionierungsstifte und -nuten, um Ausrichtungsgenauigkeit und Verbindungszuverlässigkeit zwischen Sammelschienen und Zellanschlüssen zu gewährleisten und so die Schweißqualität zu verbessern.

3. Automatisierte und intelligente Fertigung:

CCS passt sich von Natur aus an die automatisierte Produktion an. Von der FPC-Zuführung, dem Crimpen von Steckverbindern und dem Heißnieten von Bauteilen bis hin zum Laserschweißen und elektrischen Leistungstests können alle Prozesse über vollautomatische Montagelinien durchgeführt werden, was die Produktionseffizienz und Produktkonsistenz erheblich steigert.

4. Leichtbauweise und hohe Raumausnutzung:

Ultradünne, flexible FPCs und kompakte integrierte Designs sparen erheblich Platz im Batteriepack und reduzieren das Gewicht im Vergleich zu herkömmlichen Kabelbaumlösungen, was direkt zu einer höheren Energiedichte und einer verbesserten Systemeffizienz beiträgt.

Vorteile:

1. Ultimative Zuverlässigkeit und Sicherheit:

Bietet eine stabile, hochpräzise Überwachung des Batteriestatus und dient als Grundlage für die Frühwarnung vor thermischem Durchgehen und den Batterieschutz. Das integrierte Design reduziert die Anzahl der Verbindungspunkte und erhöht so die Stoßfestigkeit und Haltbarkeit.

2. Hohe Effizienz und niedrige Kosten:

Das modulare Design vereinfacht die Montageprozesse von Pack, unterstützt die vollautomatische Produktion und senkt die Herstellungs- und Arbeitskosten erheblich.

3. Hohe Präzision und Intelligenz:

Ermöglicht die gleichzeitige Spannungs- und Temperaturerfassung für einzelne Zellen und bietet wichtige Dateneingaben für das Batterieausgleichsmanagement und die Lebensdauervorhersage.

4. Hohe Flexibilität und geringes Gewicht:

FPC ermöglicht ein flexibles Routing entsprechend dem Zellenlayout und ermöglicht die Aufnahme verschiedener Batterieformen (quadratisch, zylindrisch, Beutel) für eine optimale Raumnutzung.

Anwendungsszenarien

Dieses Produkt dient als Kerntechnologie für moderne Energiespeichersysteme und findet breite Anwendung in:

Energiespeicherstationen im Versorgungsmaßstab: Zur Netzstabilisierung, zum Spitzenausgleich und zur Integration erneuerbarer Energien.

Kommerzielle und industrielle (C&I) Energiespeichersysteme: Hinter-dem-Zähler-Anwendungen für Bedarfsgebührenreduzierung und Notstromversorgung.

Energiespeicherschränke für Privathaushalte: Heimbatteriesysteme für den solaren Eigenverbrauch und Notstromversorgung.

Andere Anwendungen für Lithiumbatterien der Spitzenklasse: Einschließlich Telekommunikations-Backup, unterbrechungsfreie Stromversorgung (USV) und Industrieanlagen.

Unser Wert und unser Engagement

Wir sind bestrebt, führende integrierte FPC-CCS-Lösungen für Energiespeicherbatteriepakete für den globalen Energiespeichersektor zu liefern. Wir sind nicht nur auf das Design und die Herstellung hochzuverlässiger FPCs spezialisiert, sondern verfügen auch über umfassende Fähigkeiten in den Bereichen CCS-Systemintegration, automatisierte Produktion und zukunftsorientierte Forschung und Entwicklung. Wir beobachten die Branchenübergänge von FPC zu FCC und von diskreten Komponenten zur COF-Chip-Integration genau und bieten entsprechende Lösungen an. Mit fundiertem Fachwissen in den Bereichen Zuverlässigkeitsstandards, Präzisionsfertigungsprozesse und umfassender Qualitätskontrolle stellen wir sicher, dass jedes CCS-Produkt über den gesamten Lebenszyklus der Batterie eine stabile Leistung liefert. Durch innovative Produkte und intensive Zusammenarbeit wollen wir Ihr zuverlässigster Partner bei der Verbesserung der Leistung von Energiespeichersystemen, der Gewährleistung der Systemsicherheit und der Erreichung einer intelligenten Fertigung sein – und gemeinsam den kontinuierlichen Fortschritt in der neuen Energiespeicherbranche vorantreiben.
