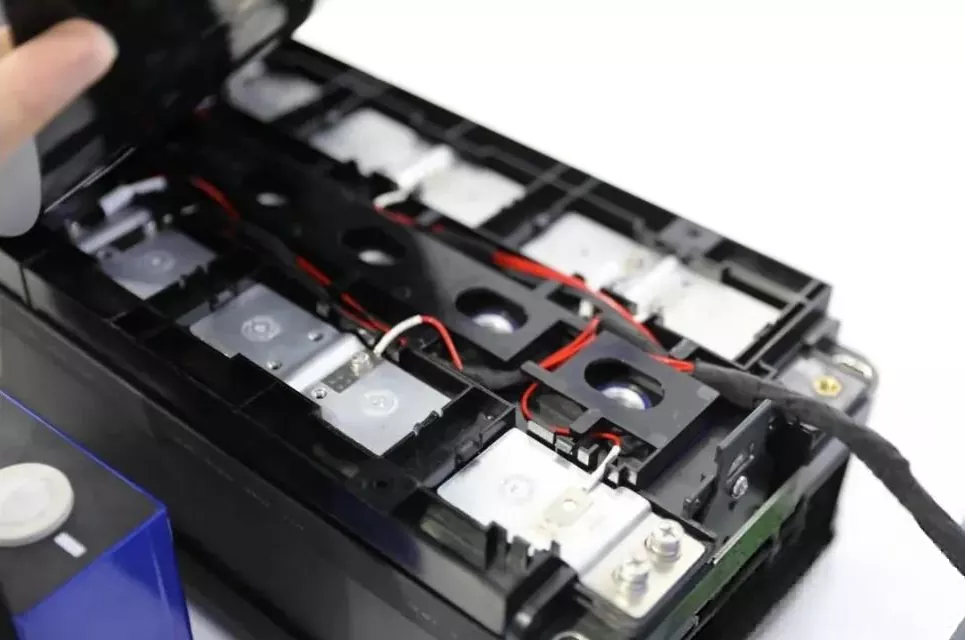

Power Battery Pack-Kabel-CCS

Honflex Electronics bietet Power Battery Pack Cable-CCS an, eine Batterieverbindungs- und -verwaltungskomponente, die herkömmliche Kabel (Drähte, Anschlüsse, Anschlüsse) mit Sammelschienen, Kunststoffbauteilen, Temperatursensoren und anderen Elementen in einer einzigen Einheit integriert. Im Gegensatz zu CCS, das auf FPC (flexible gedruckte Schaltung) basiert, unterstützen wir die Anpassung. Durch modulares und integriertes Design haben wir die zuvor verstreuten und ungeordneten Sensorkabel systematisch aufgewertet. Es ist ein wichtiges Basismodul zur Batteriesicherheitsüberwachung, Statusbewertung und Leistungsoptimierung.

Da das Kernschweißen und die Verbindung innerhalb des Moduls vor der Endmontage abgeschlossen sind, wurde durch die Integration Dutzender oder sogar Hunderter verstreuter Montagepunkte in mehrere Modulkomponenten der Produktionsprozess vereinfacht und die Nacharbeitsrate aufgrund von Schweißarbeiten vor Ort oder schlechter Montage reduziert.

Das integrierte Strukturdesign des Power Battery Pack Cable-CCS löst effektiv die Probleme der unordentlichen herkömmlichen Verkabelung sowie der Beeinträchtigung und des Verschleißes mit anderen Rohrleitungen. Durch die saubere Fixierung der Drähte in den Kunststoffhalterungen wird die Raumausnutzung verbessert und auch spätere Wartungsarbeiten erleichtert. Basierend auf dem ausgereiften Automobilverkabelungsprozess ist außerdem die Lieferkette ausgereift und die Rohstoffkosten transparent, was eine ideale Wahl für Hersteller darstellt, die einen stabilen Upgrade-Pfad suchen, aber nicht bereit sind, auf den neuen FPC-Prozess umzusteigen.

Die modularen Kunststoffbauteile sorgen für einen einheitlichen Isolationsschutz und eine mechanische Fixierung der Kabel und Anschlusspunkte und verbessern so die Vibrations- und Schlagfestigkeit des Systems. Gewährleistung der Betriebssicherheit

Struktur und Eigenschaften:

Das modulare integrierte Design integriert die verstreuten unabhängigen Spannungsabtastleitungen und Temperatursensorleitungen über Steckverbinder und Klemmen in eine geordnete Kabelbaumbaugruppe, wodurch die traditionelle Montagemethode „zuerst die verstreuten Leitungen verlegen und dann die Klemmen verbinden“ grundlegend geändert wird und standardisierte Funktionseinheiten entstehen.

2. Die Verbindung zwischen Stromschiene und Batteriepolen erfolgt üblicherweise durch Laserschweißen. Diese Verbindung wird durch Crimpen, Schweißen oder Integration in den Steckverbinder hergestellt, wodurch die Gesamtstabilität der Struktur gewährleistet und das Lösen eines einzelnen Drahts vermieden wird.

3. Adaptives Automatisierungs-Upgrade. Die herkömmliche Verkabelung mit losen Leitungen erfordert eine manuelle Montage, während das Power Battery Pack Cable-CCS in das Modul integriert ist. Seine regelmäßige Form und die klaren Schnittstellen ermöglichen die Anpassung an einen höheren Grad automatisierter Montageprozesse.

4. Je nach Designanforderungen des Kunden kann es mit anderen FPCs oder PCBAs (Printed Circuit Board Assembly) zu einer hybriden Integrationslösung kombiniert werden. Es gibt Schemata „Kabelbaum + Isolationsplatine“ oder „FPC + Vakuumformung/Kabelbaum“, die unterschiedliche Kosten-, Leistungs- und Platzanforderungen erfüllen.

Parameter

Anwendung

Bei Projekten, die sensibel auf Kosten und Prozessübergänge reagieren, insbesondere bei Batteriepacks mit ausgereiften Verkabelungsversorgungssystemen, können Effizienz und Zuverlässigkeit durch minimale Änderungen verbessert werden. Für mittelgroße und große Batteriemodule und Energiespeichersysteme sowie für Nutzfahrzeuge und Energiespeicher kann das Power Battery Pack Cable-CCS als Teil einer zusammengesetzten CCS-Lösung vom Typ „Verkabelung + FPC“ oder „Verkabelung + PCBA“ dienen und seine einzigartigen Vorteile bei der Hochstromübertragung oder bestimmten Verbindungsarten nutzen.

Unser Engagement

Wir sind uns der Herausforderungen bewusst, vor denen die Elektrobatterieindustrie hinsichtlich Effizienz, Zuverlässigkeit und Kosten steht. Basierend auf ausgereifter elektrischer Verbindungstechnik im Automobilbereich ist dies von entscheidender Bedeutung. Der Wert, den wir bieten, liegt nicht nur in der Bereitstellung hochwertiger Module, die den Gruppenstandards wie den „Technischen Anforderungen an Komponenten des New Energy Battery Connection System (CCS)“ entsprechen, sondern auch in der Bereitstellung umfassender Serviceleistungen, die Strukturdesign, Verkabelungsprozess, automatisierte Montageintegration und umfassende Testverifizierung abdecken. Wir werden für Sie zu einem zuverlässigen Partner auf dem Upgrade-Pfad der Entwicklung und Herstellung von Batteriepacks. Wenn Sie tiefer in die technischen Details von Kabel-CCS eintauchen oder es mit anderen technischen Wegen vergleichen möchten, können Sie jederzeit Fragen zur Zusammenarbeit besprechen. Sie können Vizepräsident Til Ding kontaktieren (Tel.: +86 18750290300, E-Mail:rding@hon-flex.com) oder Geschäftsführer Rick Wang (Tel.:+86-15959382432, E-Mail:yhwang@hon-flex.com) oder besuchen Sie die Websitefür weitere Informationen.
