Das Mobiltelefonmikrofon FPC ist eine spezielle flexible Leiterplatte, die für den Anschluss von MEMS-Mikrofonen (Micro-Electro-Mechanical Systems) oder ECM-Komponenten (Electret Condenser Microphone) an das Mainboard moderner Smartphones entwickelt wurde. Da sich Smartphones hin zu höherer Integration und dünneren Profilen weiterentwickeln und mehrere Mikrofone zur Geräuschunterdrückung und Stereoaufnahme eingesetzt werden, ist die Mikrofon-FPC zu einer entscheidenden Komponente geworden, die eine zuverlässige Audiosignalübertragung gewährleistet. Es kombiniert präzises akustisches Design mit flexibler Schaltkreistechnologie, um eine klare Spracherfassung, aktive Geräuschunterdrückung und immersive Audioaufzeichnung in Umgebungen mit begrenztem Platzangebot zu ermöglichen.
Ein Mobiltelefon-Mikrofon-FPC ist eine flexible Leiterplatte, die das MEMS-Mikrofon mit der Hauptplatine des Smartphones verbindet. Es überträgt analoge oder digitale Audiosignale und gewährleistet gleichzeitig die Signalintegrität in engen Innenräumen.
1. Präzises akustisches Aperturdesign: Das FPC verfügt über präzise konstruierte Schalleinlasslöcher, die auf den akustischen Pfad des Mikrofons ausgerichtet sind. Der Öffnungsdurchmesser liegt typischerweise zwischen 0,3 mm und 0,6 mm und ist für einen ausgewogenen Schallempfang und mechanischen Schutz optimiert. Die Lochattribute sind als NPTH (Non-Plated Through Hole) ausgelegt, wobei der akustische Aufbau – Plattenöffnungsdurchmesser > Öffnungsdurchmesser der Dichtungsschicht > FPC-Öffnungsdurchmesser – sorgfältig berücksichtigt wurde, um eine reibungslose Schallübertragung zu gewährleisten.
2. Optimiertes Layout für MEMS-Mikrofone: Für Siliziummikrofonanwendungen (SiMic) berücksichtigt das FPC-Layout wichtige Designüberlegungen, einschließlich der Platzierung von Erdungskupfer rund um das Schalleinlassloch (mit einem Abstand von 0,2 mm vom Lochrand) und ringförmigen Lötmaskenöffnungen rund um den Einlass für eine ordnungsgemäße Mikrofonerdung und Rauschunterdrückung.
3. EMI-Abschirmung und Signalintegrität: Da FPCs als Antennen fungieren können, die Rauschen von Basisbandschaltungen abstrahlen, verfügen unsere Mikrofon-FPCs über fortschrittliche Abschirmtechniken. Das Design berücksichtigt analoge und digitale Erdungsisolierung, um die Systemstabilität zu verbessern und HF-Interferenzen zu verhindern, die die Audioqualität beeinträchtigen könnten.
4. Edelstahl-Versteifungsverstärkung: Eine Edelstahl-Versteifung ist typischerweise auf der Rückseite des Mikrofonmontagebereichs angebracht und bietet zwei Funktionen: mechanische Unterstützung für die Mikrofonkomponente und effektive Wärmeableitung für den MEMS-Sensor und den ASIC-Chip.
5. Unabhängige Akustikkanäle: Jedes Mikrofon in einem Array ist mit völlig unabhängigen Schalleinlasslöchern ausgestattet, um Maskierungseffekte zu vermeiden und sicherzustellen, dass direkte Schallwellen jedes Mikrofon gleichmäßig erreichen, um eine optimale Strahlformung und Geräuschunterdrückungsleistung zu erzielen.
1. Überlegene Audiosignalintegrität: Mit präziser Impedanzsteuerung und minimierter Signalpfadlänge sorgen unsere Mikrofon-FPCs für eine saubere, rauscharme Übertragung von Audiosignalen vom Mikrofon zum Anwendungsprozessor und bewahren so die Sprachklarheit und Aufnahmetreue.
2. Erhöhte Störfestigkeit: Durch sorgfältiges Grundplattendesign und optionale EMI-Abschirmfolien isolieren unsere FPCs Mikrofonsignale wirksam von Störungen, die durch HF-Schaltkreise, Anzeigetreiber und Energieverwaltungs-ICs erzeugt werden, und eliminieren hörbares Rauschen bei Sprachanrufen und Aufzeichnungen.
3. Unterstützung für Multi-Mikrofon-Arrays: Entwickelt für die Aufnahme von 2–4 Mikrofonkonfigurationen, die in modernen Smartphones üblich sind, ermöglichen unsere FPCs die Platzierung eines primären Mikrofons zur Sprachaufnahme, sekundärer Mikrofone zur Unterdrückung von Umgebungsgeräuschen und zusätzlicher Mikrofone für Stereo-Videoaufzeichnung und gerichtete Audioaufnahme.
4. Extreme Dünnheit und Flexibilität: Die Dicke des flexiblen Abschnitts kann auf 0,1 mm genau gesteuert werden, sodass das FPC durch enge Räume geführt und in kompakte Volumina gefaltet werden kann, sodass das Mikrofon unabhängig von mechanischen Einschränkungen an optimalen akustischen Stellen platziert werden kann.
5. Hohe Zuverlässigkeit und Haltbarkeit: Unsere Herstellungsprozesse gewährleisten saubere, gratfreie Schalleinlasslöcher ohne Klebstoffverunreinigungen, die den akustischen Weg blockieren und das Mikrofon funktionsunfähig machen könnten. Der FPC hält den mechanischen Belastungen des täglichen Gebrauchs stand und behält die elektrische Leistung über die gesamte Gerätelebensdauer bei.
1. Strukturparameter:
- Schichtanzahl: 1–2 Schichten (einseitig oder doppelseitig)
- FPC-Dicke: 0,08 mm – 0,12 mm (flexibler Bereich); 0,2 mm – 0,3 mm (mit Versteifung)
- Mindestbiegeradius: < 0,5 mm
- Schalleinlasslochdurchmesser: 0,3 mm – 0,6 mm (optimiert für akustische Leistung)
- Versteifungsmaterial: Edelstahl (normalerweise 0,15 mm bis 0,2 mm Dicke)
2. Akustische Designparameter:
- Blendendesign: NPTH mit kontrollierten Toleranzen
- Bodenfreiheit: mindestens 0,2 mm vom Rand des Schalllochs
- Lötmaskenöffnung: Ringförmige Öffnung um den Mikrofoneingang zur Erdung
- Mikrofon-zu-Loch-Ausrichtung: ±0,05 mm Genauigkeit
3. Elektrische Leistung:
- Linienbreite/-abstand: 50 μm – 75 μm
- Impedanzkontrolle: Optional für digitale Hochgeschwindigkeitsmikrofonschnittstellen
- Aktuelle Kapazität: Kompatibel mit MEMS-Mikrofonanforderungen (<150 μA pro Mikrofon)
4. Materialien und Zuverlässigkeit:
- Basismaterial: Polyimid (PI) oder Hochleistungs-LCP für erhöhte Flexibilität
- Betriebstemperatur: -30 °C bis +85 °C
- Zuverlässigkeitstests: Thermoschock, Biegefestigkeit, Löt-Reflow-Kompatibilität (unterstützt bleifreies Reflow-Löten bis zu 260 °C für MEMS-Mikrofone)
Dieses Produkt dient als wesentliche Verbindungslösung für Smartphone-Audiosysteme und unterstützt in erster Linie:
- Primäre Sprachanrufmikrofone: Befindet sich an der Unterseite des Telefons für eine klare Sprachaufnahme bei Anrufen
- Sekundäre Mikrofone zur Geräuschunterdrückung: In der Regel oben oder hinten am Telefon positioniert, um Umgebungsgeräusche für aktive Geräuschunterdrückungsalgorithmen zu erfassen
- Stereo-Aufnahme-Arrays: Mehrere Mikrofone, die strategisch für Videoaufnahmen mit räumlicher Audioaufnahme platziert sind

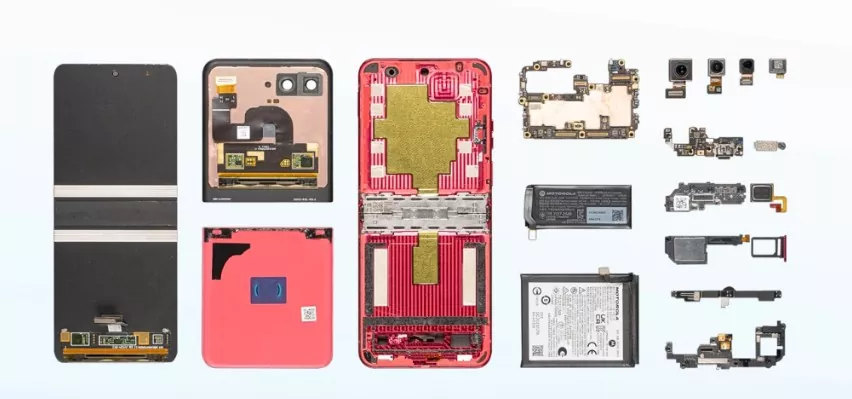

- Faltbare Telefonanwendungen: Das flexible Design ermöglicht das Biegen über Scharnierbereiche hinweg und sorgt gleichzeitig für zuverlässige Mikrofonverbindungen
Wir sind auf die Bereitstellung branchenführender FPC-Lösungen für Smartphone-Mikrofonanwendungen spezialisiert. Wir bieten nicht nur standardisierte, hochzuverlässige Produkte an, sondern verfügen auch über starke Fähigkeiten in den Bereichen kollaboratives Design, Simulationsoptimierung und kundenspezifische Entwicklung. Unterstützt durch umfassendes Fachwissen in den Bereichen Präzisionsschaltungsverarbeitung, akustisches Aperturdesign, Materialwissenschaft und Signalintegritätsanalyse arbeiten wir eng mit Kunden zusammen, um eine vollständige Prozessunterstützung – vom Konzeptentwurf bis zur Massenproduktion – zu bieten, die auf spezifische akustische Ziele, mechanische Einschränkungen und Leistungsanforderungen zugeschnitten ist. Wir sind bestrebt, innovative Technik zu nutzen, um Kunden dabei zu helfen, die Grenzen der mobilen Audioleistung zu erweitern und klarere Sprachanrufe, effektivere Geräuschunterdrückung und beeindruckende Aufnahmeerlebnisse zu ermöglichen. Wir sind Ihr vertrauenswürdiger Partner für Kernkomponenten.
Es verbindet das Mikrofonmodul mit dem Motherboard und überträgt Audiosignale mit hoher Stabilität und geringer Interferenz.
Ja, als professioneller chinesischer Hersteller bietet Honflex vollständig maßgeschneiderte FPC-Lösungen basierend auf Ihrer Gerätestruktur und Ihren Anforderungen.
Für Flexibilität, Haltbarkeit und Hitzebeständigkeit werden hochwertige Polyimidmaterialien verwendet.
Ja, eine optionale EMI-Abschirmung kann hinzugefügt werden, um die Störfestigkeit und die Audioqualität zu verbessern.
Hauptsächlich Unterhaltungselektronik wie Smartphones, aber auch tragbare Geräte und intelligente Hardware.
Der flexible Bereich kann bis zu 0,08 mm dünn sein und unterstützt so ultradünne Gerätedesigns.
Ja, mit fortschrittlichen Produktionslinien unterstützt Honflex die Großserienfertigung mit stabiler Qualität.
Es verbessert die Klangklarheit, reduziert Interferenzen und ermöglicht kompaktere interne Layouts.
Wenn Sie auf der Suche nach einem zuverlässigen FPC-Hersteller für Mobiltelefonmikrofone in China sind, ist Honflex Ihr vertrauenswürdiger Partner für hochwertige, maßgeschneiderte Lösungen.
