Klappbarer Bildschirmscharnierbereichsadapter, starr-flexible Leiterplatte

Die faltbare starre Flex-Leiterplatte für den Bildschirmscharnierbereich ist ein wichtiger Verbindungsträger, der eine hohe Integration, hohe Zuverlässigkeit und Faltbarkeit in modernen Smartphone-Anzeigemodulen ermöglicht. Durch die Verwendung einer Verbundstruktur, bei der starre Bereiche die Komponenten sichern und der flexible Bereich einer dynamischen Biegung unterliegt, werden Schaltungsstabilität, Signalintegrität und mechanische Haltbarkeit auf engstem Raum gewährleistet. Es ist ein zentraler technologischer Wegbereiter für dünnere und leichtere Geräte.

Kernstruktur und Funktionen:

3D-Routing: Der flexible Teil kann wie Papier gefaltet oder gebogen werden und nutzt den vertikalen Raum im Inneren des Telefons vollständig aus, um Komponenten wie den Treiber-IC auf die Rückseite des Bildschirms zu falten und so ultraschmale Rahmen oder sogar Vollbilddesigns ohne Rahmen zu ermöglichen. Dies ermöglicht ein ultradünnes Smartphone-Design.

Die in Displaymodulen verwendete Starrflexplatine ist eine Schlüsselkomponente, die den Displaytreiber-IC mit dem Mainboard verbindet. Es kombiniert die Biegsamkeit flexibler Schaltkreise mit der Stabilität starrer Platinen und bildet so die Grundlage für die Erzielung hoher Bildschirm-zu-Körper-Verhältnisse und dünner, leichter Designs.

Wichtige Leistungsvorteile:

1. Reduzierung der Dicke: Eliminiert die Dicke von Steckverbindern und redundanten Deckschichten starrer Platinen, was zu einer dünneren Gesamtstruktur im Vergleich zu diskreten Lösungen führt.

2. Überlegene Signalintegrität: Verwendet hochdichte Verkabelungstechniken (z. B. Differenzialpaar-Routing) und Materialien mit geringem dielektrischen Verlust, um Hochgeschwindigkeits-Bilddatenströme stabil zu übertragen (unterstützt 4K/8K-Video), wodurch Signaldämpfung und elektromagnetische Störungen effektiv unterdrückt werden und eine verlustfreie Übertragung von Bilddaten mit hoher Pixelzahl und geringer Latenz gewährleistet wird.

3. Störfestigkeit: Im Vergleich zu langen flexiblen Kabeln verkürzen Starrflex-Boards die Signalwege und können elektromagnetische Störungen durch Kupfereingießen oder Abschirmfolien effektiv isolieren.

4. Strukturelle Integrität: Die Verbindungen zwischen starren und flexiblen Abschnitten werden durch interne chemische Abscheidung und Beschichtung und nicht durch Lötverbindungen hergestellt. Dadurch ist die Biegefestigkeit an der Verbindungsstelle den herkömmlichen „FPC + Stecker“- oder „FPC an starre Platine gelöteten“ Lösungen weit überlegen.

5. Hohe Stoßfestigkeit: Die integrierte Struktur minimiert das Risiko eines Lötstellenversagens und gewährleistet eine stabile Signalübertragung auch bei Stürzen oder Vibrationen.

6. Unterstützt dynamisches Biegen: Bei faltbaren Telefonen hält es über 400.000 wiederholten Biegungen stand und behält gleichzeitig die elektrische Leistung bei.

Wichtige technische Parameter:

1. Strukturparameter:

Anzahl und Struktur der Schichten: Typischerweise 4–6 Schichten mit „Starr-Flex“-Konstruktion.

Dicke: Flexibler Bereich typischerweise 0,1–0,2 mm für extreme Dünnheit; Die Dicke des starren Bereichs wird gemäß den Montage- und Routing-Anforderungen der Komponenten ausgelegt.

Mindestbiegeradius: Kann weniger als 0,5 mm betragen, geeignet für enge Biegeräume.

2. Elektrische Leistung:

Linienbreite/-abstand: Bis zu 40 μm – 50 μm, erfüllt Anforderungen an die Signalübertragung mit hoher Dichte.

Impedanzkontrolle: Strikte Impedanzkontrolle (z. B. 100 Ω ±10 %) für Hochgeschwindigkeits-Differenzsignale (z. B. MIPI DSI).

Übertragungsbandbreite: Unterstützt die Hochgeschwindigkeits-Datenübertragung von mehreren Gbit/s pro Kanal und erfüllt so die Anforderungen an die Anzeige mit hoher Auflösung und hoher Bildrate.

3. Materialien und Zuverlässigkeit:

Substrat: Der flexible Abschnitt kann Polyimid (PI) oder ein leistungsfähigeres Flüssigkristallpolymer (LCP) verwenden, wobei letzteres Vorteile in Bezug auf Ultradünnheit, geringe Verluste und Biegefestigkeit bietet.

Biegefestigkeit: Dynamische Biegelebensdaueranforderung >400.000 Zyklen.

Betriebstemperatur: -30 °C bis +85 °C, erfüllt die strengen Anforderungen an die Nutzungsumgebung von Unterhaltungselektronik.

Anwendungsszenarien

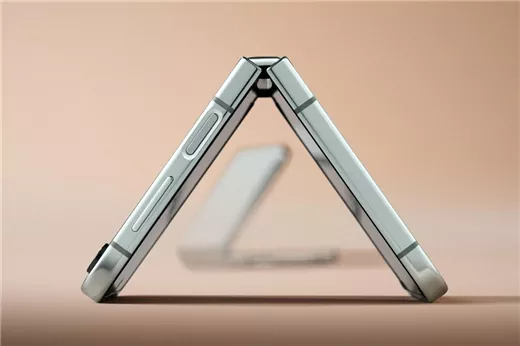

Der Adapter für den faltbaren Bildschirmscharnierbereich ist eine starr-flexible Leiterplatte, die die zentrale Verbindungs- und Unterstützungslösung für moderne Smartphone-Anzeigesysteme darstellt und hauptsächlich hochwertige faltbare Telefonbildschirme bedient. Seine hervorragende Widerstandsfähigkeit gegen wiederholtes Biegen macht es zur idealen Wahl für die Verbindung faltbarer Displays, die über den Scharnierbereich verlaufen.

Unser Wertversprechen

Wir sind auf die Bereitstellung branchenführender Starrflex-Board-Lösungen für die Display-Verbindung im Mobiltelefonbereich spezialisiert. Wir bieten nicht nur standardisierte, hochzuverlässige Produkte an, sondern verfügen auch über starke Fähigkeiten in den Bereichen kollaboratives Design, Simulationsoptimierung und kundenspezifische Entwicklung. Unterstützt durch umfassendes Fachwissen in den Bereichen Präzisionsschaltungsverarbeitung, Materialwissenschaft, thermische Simulation und Signalintegritätsanalyse arbeiten wir eng mit Kunden zusammen, um eine vollständige Prozessunterstützung – vom Konzeptentwurf bis zur Massenproduktion – zu bieten, die auf spezifische ID-Designs, Stapelarchitekturen und Display-Leistungsziele zugeschnitten ist. Wir sind bestrebt, innovative Technik zu nutzen, um Kunden dabei zu helfen, die Grenzen von Platz und Leistung bei Smartphone-Anzeigesystemen zu erweitern und klarere und stabilere visuelle Erlebnisse zu schaffen. Damit sind Sie Ihr vertrauenswürdiger Partner für Kernkomponenten.
