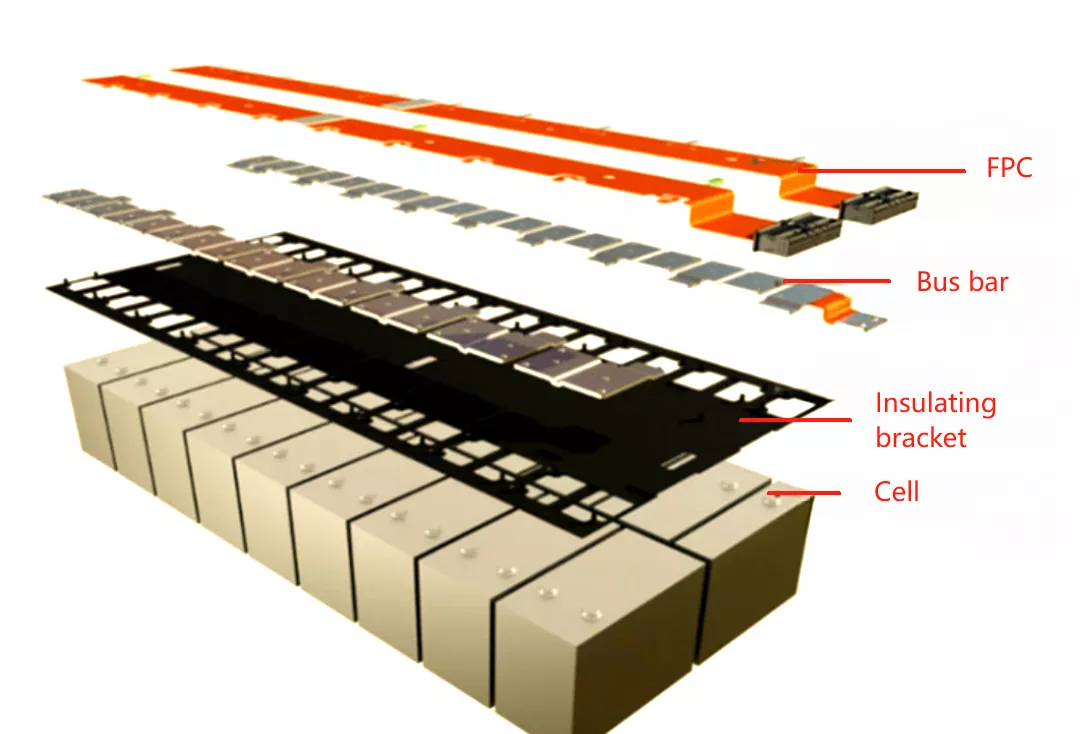

Kfz-Batterie-FPC

Automotive Battery FPC wurde speziell für Power-Batteriepakete von New-Energy-Fahrzeugen entwickelt. Sie finden es in der Fabrik von Honflex. Es hat die herkömmlichen sperrigen Kupferkabel ersetzt und dient als „sensorischer Nerv“ des Batteriemanagementsystems (BMS), das für die genaue Erfassung der Spannungs- und Temperatursignale jeder Zelle in Echtzeit verantwortlich ist. Es ist eine Kern- und Schlüsselkomponente zur Verbesserung der Energiedichte von Batteriepacks, zur Erreichung einer intelligenten Fertigung und zur Gewährleistung der Batteriesicherheit. Wir unterstützen die Anpassung.

Strukturmerkmale

1. Das maßgeschneiderte Design mit präziser Ätztechnologie integriert Dutzende oder sogar Hunderte von Abtastsignalerfassungs-, Temperaturüberwachungs- und intelligenten Stromschutzfunktionen (Schmelzfunktionen) auf einem ultradünnen, flexiblen FPC-Substrat. Die Anordnung der Einheiten erfolgt in prismatischen, zylindrischen oder weichen Paketformen und es werden vollständig kundenspezifische Verbindungen hergestellt.

2. Es werden leistungsstarke Grundmaterialien und Laserschweißtechnologie in Automobilqualität verwendet. Nach langfristiger Alterung bei hohen Temperaturen, beispielsweise 150 °C für 1000 Stunden, und anderen strengen Tests ist es stabiler und zuverlässiger als herkömmliche Crimp-Kabelschuhe.

3. Automotive Battery FPC weist eine hohe Maßgenauigkeit auf und weist eine glatte und flache streifenförmige Struktur auf. Der Roboterarm kann das Batteriepaket direkt greifen und daran befestigen, um eine vollautomatische Montage zu ermöglichen. Es hat verschiedene Probleme herkömmlicher Kabelbäume gelöst, die auf Handarbeit basieren, ineffizient sind und einen geringen Wirkungsgrad aufweisen.

4. Mit einer Dicke von nur etwa 0,5 Millimetern erhöht es die Reichweite des Fahrzeugs. Im Vergleich zu herkömmlichen Kabelbäumen kann dadurch Platz gespart und das Gewicht des Akkus reduziert werden.

Vorteile und Funktionen

1. Es verfügt über eine ultradünne und flache Architektur und passt sich hervorragend an komplexe Batteriemodul-Layouts an. Dieses hochintegrierte Design erhöht nicht nur die volumetrische Energiedichte (Raumnutzung) deutlich, sondern durch leichte Materialien auch

Die Produktstruktur wurde umfassend für die industrielle Automatisierung optimiert und kann nahtlos in vollautomatische Montageanlagen integriert werden, wodurch die umständliche manuelle Verkabelung vollständig entfällt.

3. Durch den Einsatz des laserintegrierten Schweißverfahrens wird eine äußerst stabile elektrische Verbindung hergestellt. Die Eigenschaften niedriger Impedanz und hoher Konsistenz gewährleisten die Echtzeitleistung und Genauigkeit der BMS-Datenerfassung.

4. Es ist nicht nur eine leitfähige Komponente, sondern verfügt auch über eine hochempfindliche Temperaturmessung und einen Smart-Fuse-Schutz, der jede Batteriezelleneinheit im Voraus schützt.

Technische Parameter

1. Produkttyp: Doppelschicht-FPC

2. Elektrische Leistung: Stabiler Abtastpfad mit niedriger Impedanz; NTC-Thermistoren können integriert werden.

3. Betriebstemperaturbereich: -40 °C bis 125 °C. Vollständige Prüfung auf Automobilniveau

4. Sicherheitsstandards: Befolgen Sie die Sicherheitsvorschriften für die Automobilelektronik.

Anwendungsszenarien

1. Beproben Sie verschiedene Batteriemodule: Prismen zur Spannungs- und Temperatursignalerfassung, zylindrische und beutelförmige Batterien.

2.Automotive Battery FPC wurde von Mainstream-Automobilmarken wie CATL, SWD und EVE Energy, die weltweit führende Batteriehersteller und Autohersteller sind, weithin übernommen.

3. Es gilt für die Anforderungen zur Batteriezustandsüberwachung im Bereich der Energiespeicherung.

Warum uns wählen?

Basierend auf unserer umfassenden technischen Erfahrung im Bereich Automotive Battery FPC sind wir einer der Partner, der alles von der Strombatterie-Probenahme bis zum Systemintegrationsmanagement für globale OEM-Fahrzeughersteller und Batteriegiganten anbietet. Unsere Kernstärke spiegelt sich nicht nur in leistungsstarken standardisierten Produkten wider, sondern resultiert auch aus unseren kontinuierlichen Durchbrüchen in der integrierten CCS-Montage, der kundenspezifischen technischen Entwicklung und der zukunftsweisenden intelligenten Sicherungstechnologie.

Durch strenge Materialprüfungen und geschlossene Qualitätskontrolle sowie technologische Innovation helfen wir Ihnen, einen Sprung an die Grenze der Batterieenergiedichte und eine umfassende Transformation hin zu einer intelligenten Fertigung zu erreichen. Wir unterstützen alle Aspekte der Anpassungsanforderungen und Sie können ausführlich mit uns kommunizieren.
